مدل : زانو مانیسمان 90 درجه استنلس استیل - اتصالات استیل مانیسمان,
برند : ارنیفیتینگ-Erne Fittings,
میزان شعاع : شعاع بلند,
آلیاژ : A403,
مدت زمان تعویض و تعمیر رایگان : روز,
مدت زمان تامین قطعات و تعمیر : روز,
نوع : جوشی,
جنس : فولاد زنگ نزن,
اتصال : جوش خورده,
نوع درز : بدون درز,
استاندارد : ASME (آمریکا),
ضخامت بدنه : 10s,
شکل : مساوی,

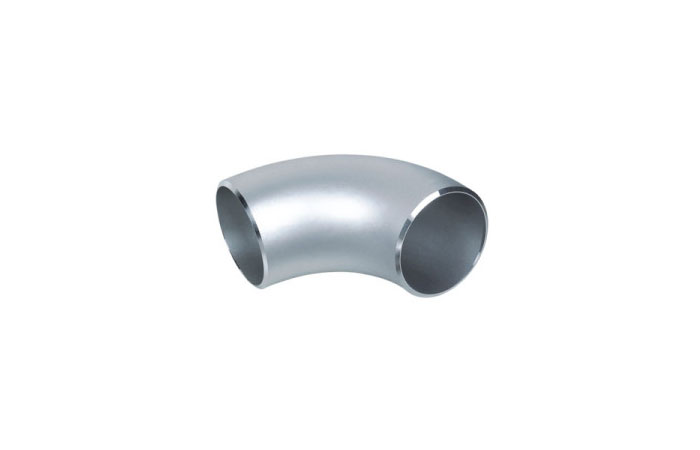

زانویی استیل 316 جوشی 90 درجه رده 10S
زانویی استیل 316 جوشی 90 درجه رده 10S یکی از اتصالات پرکاربرد برای تغییر مسیر خطوط لوله صنعتی است. این اتصال از فولاد زنگ نزن ساخته می شود و به روش جوش لب به لب به لوله متصل می شود. مدل معرفی شده دارای شعاع بلند (Long Radius)، ساختار بدون درز و گرید استنلس استیل 316 است.
وجود مولیبدن در ترکیب آلیاژی استیل 316، مقاومت آن را در برابر برخی عوامل خورنده افزایش می دهد. به همین دلیل، زانویی استیل 316 در خطوط انتقال سیالات و تاسیسات صنعتی با شرایط کاری متناسب کاربرد دارد. انتخاب سایز، رده ضخامتی و استاندارد محصول باید بر اساس مشخصات فنی خط لوله انجام شود.
عوامل موثر بر قیمت زانویی استیل 316
قیمت زانویی استیل به عواملی مانند سایز اسمی، گرید متریال، رده ضخامتی، برند سازنده و تعداد سفارش بستگی دارد. زانویی استیل 316 رده 10S در سایزهای مختلف، وزن و مقدار متریال متفاوتی دارد. به همین دلیل، قیمت نهایی آن باید بر اساس مشخصات دقیق محصول تعیین شود.
برند سازنده و مدارک فنی نیز در انتخاب و مقایسه قیمت اهمیت دارند. محصول معرفی شده در این صفحه با برند Erne Fittings شناخته می شود. برای خرید، لازم است سایز، نوع اتصال و مشخصات کالای پیشنهادی با درخواست فنی پروژه تطبیق داده شوند.
در استعلام قیمت زانویی استیل 316، علاوه بر مبلغ خرید باید به اصالت کالا و شرایط تامین توجه شود. در پروژه های صنعتی، انتخاب اتصال نامناسب ممکن است هزینه های اجرایی و اصلاحی ایجاد کند.
برای دریافت قیمت زانویی استیل 90 درجه جوشی، می توانید سایز و تعداد مورد نیاز را به واحد فروش TNG اعلام کنید. کارشناسان فروش بر اساس مشخصات سفارش، اطلاعات مربوط به قیمت و شرایط تامین را ارائه می دهند.
مشخصات فنی زانویی استیل
زانویی استیل 316 جوشی 90 درجه برای ایجاد تغییر جهت در مسیر لوله کشی طراحی شده است. زاویه این اتصال 90 درجه بوده و دو سر آن برای اتصال جوشی لب به لب (Butt Weld) در نظر گرفته شده اند.
مدل معرفی شده دارای شعاع بلند یا LR است. در زانویی استاندارد شعاع بلند، فاصله مرکز انحنا تا محور لوله معادل 1.5 برابر قطر اسمی مبنای طراحی است. این هندسه در طراحی مسیر جریان و تعیین فضای نصب اهمیت دارد.
مشخصات اصلی محصول عبارت اند از:
- نوع محصول: زانویی استنلس استیل 90 درجه
- گرید متریال: استیل 316
- رده ضخامتی: SCH 10S
- نوع اتصال: جوش لب به لب (BW)
- شعاع انحنا: شعاع بلند (LR)
- ساختار: بدون درز، مطابق مشخصات معرفی شده محصول
- برند معرفی شده: Erne Fittings
- مشخصه متریال: ASTM A403 WP316
استاندارد ASTM A403/A403M برای اتصالات ساخته شده از استنلس استیل آستنیتی کاربرد دارد. استاندارد ASME B16.9 نیز از مراجع ابعادی اتصالات جوشی لب به لب است.
برای خرید صنعتی، انطباق محصول با استانداردهای درخواستی باید از طریق کاتالوگ، مدارک سازنده یا گواهی متریال بررسی شود. همچنین گرید 316 و 316L نباید بدون تایید مدارک فنی، معادل یکدیگر در نظر گرفته شوند.
سایز و ضخامت زانویی استیل 10S
یکی از مهم ترین مشخصات هنگام خرید زانویی استیل، سایز اسمی و رده ضخامتی آن است. این دو مشخصه باید با ابعاد و شرایط طراحی لوله متصل شونده هماهنگ باشند.
عبارت SCH 10S نشان دهنده رده ضخامتی مورد استفاده در سیستم های لوله کشی استنلس استیل است. عدد 10S به تنهایی ضخامت جداره را برحسب میلی متر مشخص نمی کند. ضخامت اسمی هر سایز باید با مراجعه به جدول ابعادی مربوط تعیین شود.
استاندارد ASME B36.19 مبنایی برای بررسی ابعاد و ضخامت های اسمی لوله های استنلس استیل است. هنگام انتخاب زانویی، باید قطر خارجی، ضخامت اتصال و سازگاری آن با لوله بررسی شود.
علاوه بر ضخامت، ابعاد مرکز تا انتهای زانویی نیز اهمیت دارند. این ابعاد بر فضای مورد نیاز نصب، جانمایی خطوط و اجرای اتصالات جوشی تاثیر می گذارند.
برای استعلام سایز زانویی استیل 316 رده 10S، بهتر است سایز اسمی برحسب اینچ یا DN اعلام شود. در صورت وجود نقشه یا مشخصات فنی پروژه، ارسال این اطلاعات به انتخاب دقیق تر محصول کمک می کند.
کاربرد زانویی استیل 316
زانویی استیل 316 برای تغییر جهت جریان در خطوط لوله ای استفاده می شود که به اتصال جوشی و مقاومت خوردگی متناسب نیاز دارند. این قطعه در طراحی و اجرای سیستم های لوله کشی صنعتی کاربرد دارد.
از جمله حوزه های کاربرد احتمالی آن می توان به صنایع شیمیایی، پتروشیمی، تاسیسات فرایندی و برخی خطوط انتقال سیالات اشاره کرد. استفاده از این گرید در هر پروژه باید با توجه به ترکیب سیال و شرایط بهره برداری تایید شود.
یکی از ویژگی های مهم استیل 316، وجود مولیبدن در ترکیب آلیاژی آن است. این عنصر در مقایسه با استیل 304، مقاومت بیشتری در برابر برخی انواع خوردگی موضعی، به ویژه در محیط های حاوی کلرید، ایجاد می کند.
با این حال، زانویی استیل 316 در برابر تمام مواد شیمیایی یا غلظت های بالای کلرید مقاوم نیست. دمای سیال، غلظت مواد خورنده، فشار کاری و شرایط محیطی باید در انتخاب متریال بررسی شوند.
در کاربردهایی که مقاومت در برابر خوردگی اهمیت دارد، انتخاب گرید مناسب تنها یکی از مراحل طراحی است. ضخامت جداره، کیفیت اتصال جوشی و شرایط بهره برداری نیز در عملکرد مجموعه نقش دارند.
برای مشاهده سایر محصولات این گروه می توانید به صفحه اتصالات استنلس استیل 316 مراجعه کنید.
تفاوت زانویی استیل رده 10S و 40S
زانویی استیل 316 در رده های ضخامتی مختلف عرضه می شود. دو رده 10S و 40S از گزینه هایی هستند که در مشخصات فنی خطوط لوله استنلس استیل مشاهده می شوند.
مهم ترین تفاوت این دو رده به ضخامت اسمی جداره مربوط است. برای سایز اسمی یکسان، رده 40S معمولا ضخامت بیشتری نسبت به رده 10S دارد. این تفاوت بر وزن قطعه و برخی ویژگی های طراحی و اجرایی تاثیر می گذارد.
با این حال، نمی توان تنها بر اساس رده ضخامتی درباره فشار مجاز کارکرد یک اتصال تصمیم گرفت. فشار و دمای طراحی، گرید متریال، استاندارد ساخت و شرایط خط لوله باید به صورت مجموعه بررسی شوند.
استفاده از رده ضخیم تر نیز همیشه به معنای انتخاب مناسب تر نیست. انتخاب باید مطابق محاسبات مهندسی و مشخصات مصوب پروژه انجام شود.
در صورتی که پروژه به رده ضخامتی متفاوت نیاز داشته باشد، امکان بررسی زانویی استیل 316 جوشی رده 40S در سایت TNG وجود دارد.
همچنین برای تغییر مسیر با زاویه کمتر می توانید مشخصات زانویی استیل 45 درجه رده 10S را بررسی کنید.
خرید زانویی استیل 316
برای خرید زانویی استیل 316 جوشی، ابتدا باید مشخصات فنی محصول با نیاز پروژه تطبیق داده شود. انتخاب صحیح اتصال به کاهش مغایرت های فنی هنگام تامین و نصب کمک می کند.
اولین موضوع، تعیین زاویه و شعاع زانویی است. زانویی 90 درجه برای تغییر مسیر با همین زاویه استفاده می شود. شعاع بلند یا کوتاه نیز باید مطابق نقشه و الزامات طراحی انتخاب شود.
موضوع بعدی، بررسی گرید متریال است. تفاوت میان استیل 304، 316 و 316L در برخی کاربردهای صنعتی اهمیت دارد. بنابراین گرید درج شده در سفارش باید با مدارک کالای تامین شده مطابقت داشته باشد.
سایز اسمی، رده ضخامتی و نوع اتصال نیز از اطلاعات ضروری سفارش هستند. برای اتصالات جوشی، ابعاد و آماده سازی انتهای اتصال باید با الزامات اجرای خط لوله هماهنگ باشند.
در سفارش های صنعتی، درخواست مدارک متریال و مشخصات سازنده نیز می تواند ضروری باشد. نوع مدارک مورد نیاز بهتر است پیش از ثبت سفارش مشخص شود.
شرکت TNG در زمینه تامین تجهیزات و اتصالات صنعتی فعالیت دارد. برای استعلام قیمت و خرید زانویی استیل 316 می توانید مشخصات فنی، سایز، تعداد و رده مورد نیاز را با واحد فروش این مجموعه مطرح کنید.
سوالات متداول
زانویی استیل 316 چه تفاوتی با زانویی استیل 304 دارد؟
مهم ترین تفاوت در ترکیب آلیاژی و مقاومت خوردگی است. استیل 316 به دلیل وجود مولیبدن، در برخی محیط های خورنده مقاومت بیشتری دارد. انتخاب نهایی باید متناسب با شرایط سیال انجام شود.
رده 10S در زانویی استیل به چه معناست؟
رده 10S مشخص کننده یک سری ضخامت اسمی در سیستم لوله کشی استنلس استیل است. ضخامت واقعی جداره به سایز اسمی بستگی دارد و باید از جدول ابعادی بررسی شود.
زانویی استیل جوشی چگونه به لوله متصل می شود؟
در اتصال جوشی لب به لب، انتهای زانویی و لوله مطابق دستورالعمل اجرایی آماده می شوند. سپس اتصال با روش جوشکاری تایید شده انجام می شود.
تفاوت زانویی استیل شعاع بلند و شعاع کوتاه چیست؟
تفاوت اصلی در شعاع انحنا و ابعاد هندسی است. زانویی شعاع بلند به فضای نصب بیشتری نیاز دارد و ویژگی های هیدرولیکی آن با مدل شعاع کوتاه متفاوت است.
برای استعلام قیمت زانویی استیل چه اطلاعاتی لازم است؟
سایز اسمی، گرید استیل، رده ضخامتی، زاویه، شعاع، نوع اتصال و تعداد سفارش باید مشخص شوند. ارائه استاندارد و مدارک فنی مورد نیاز نیز به استعلام دقیق تر کمک می کند.
